技術原理

大氣顆粒物監測激光雷達利用激光與大氣顆粒物的米散射作用，結合振鏡掃描方式，能夠?qū)臻g各方向的大氣顆粒物時空演變進行監測。

技術參數

時間分辨率: 3s ~ 10min可調；空間分辨率:5m、7.5m、15m可選

發射單元

激光器工作介質/泵浦源:Nd:YAG/固體激光二極管

波長: 532 nm

單脈沖能量: 10~ 1000μJ

脈沖重復頻率: 2kHz/2.5kHz, 可選

使用壽命:≥16000h(工作環境溫度20°C)

Nd : YAG/固體激光二極管

可視化單元( 選配)

分辨率: 200萬像素

視頻輸出: RJ45

工作溫度: -30°C~ +65C

接收單元

望遠鏡口徑: 180mm

光路設計:透射式

接收通道:雙通道

探測器: PMT

掃描單元

通光口徑: 210 mm角度

分辨率:優于0.1°

掃描角度:水平0~360° ;垂直0~ 270°

轉動速度: 1~30° /s

可調防水等級: IPX6

工作環境

電源: AC 220 V(士10%)，50~ 60Hz

工作濕度范圍: 0~ 90%

工作溫度范圍: 10~40°C (可選配方艙，- 20~ 50C室外觀測)

產品特點

雷達系統可以實現垂直觀測、掃描觀測快速交替工作，工作一周不少于四次垂直觀測、四次掃描觀測，工作周期優于20分鐘;

完全實現編程控制垂直、掃描交替工作，仰角自動調整，自動避開障礙物;

基于振鏡掃描方式，環境適應強，更適用于高溫、高濕、高寒等惡劣環境，整機更適合外場觀測，防雨雪、防霧、防凝露;

能夠?qū)崿F(xiàn)走航觀測(邊走邊測)。

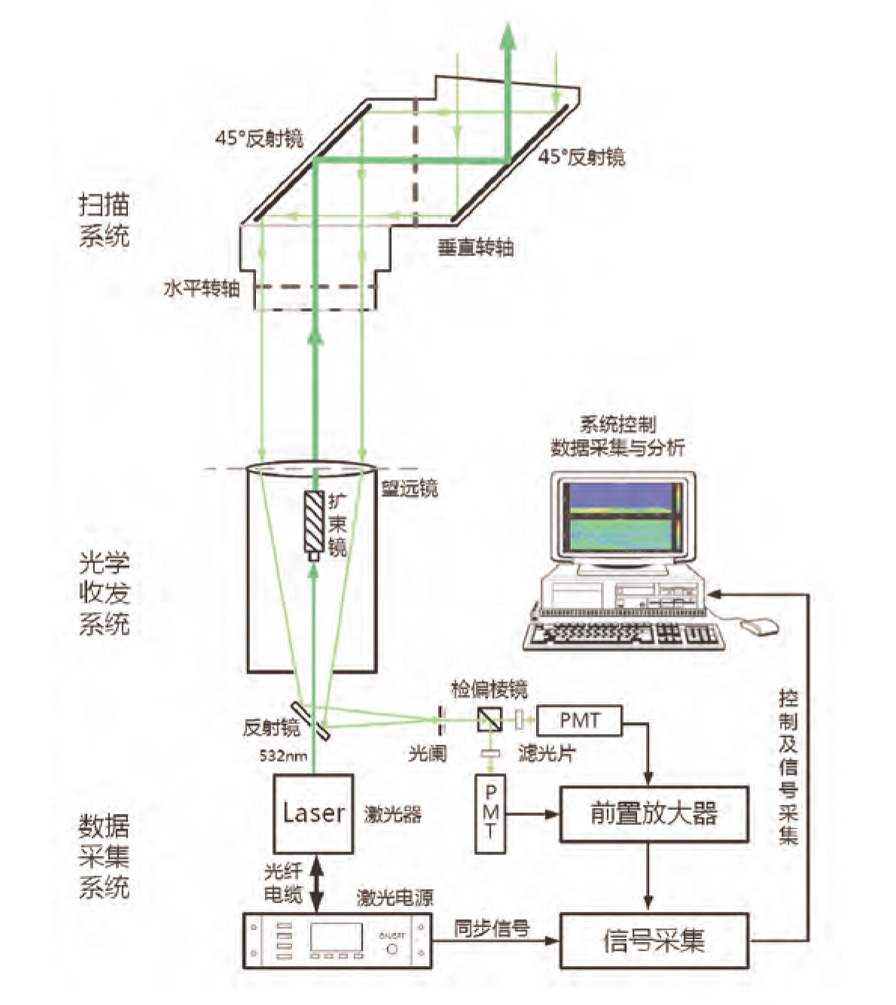

工作原理

工作原理:激光器發射532nm波長的脈沖激光，經準直擴束后進入大氣，與大氣中的顆粒物相互作用，產生后向散射光，散射信號被望遠鏡系統接收，  匯聚至光學檢偏系統，形成532nm平行、532nm垂直的兩個通道信號，經光電探測系統和信號采集系統，由計算機反演出大氣顆粒物的消光系數和退偏振度系數空間分布，進而描述被探測的大氣質量情況。

激光雷達發射的激光經由掃描振鏡的兩個45°反射鏡兩次反射后通過窗口鏡出射，在大氣中與顆粒物相互作用后產生后向散射光，后向散射光經由窗口鏡通過兩次反射進入激光雷達主體。掃描振鏡在水平和垂直轉軸處均有高精度伺服電機，  可以控制掃描振鏡的自由旋轉，保證激光雷達能夠獲得任意方向的顆粒物分布特征。
